電能質量分析儀｜功率分析儀

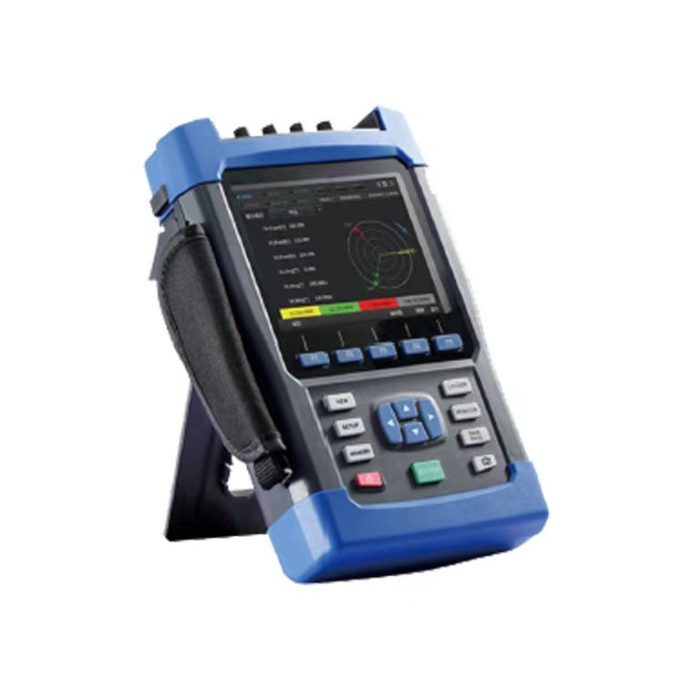

LX6500手持式電能質量分析儀

LX6500手持式電能質量分析儀｜功率分析儀，它可記錄分析現場的諧波、電壓、電流、頻率、波動、閃變、功率和三相不平衡等所有電能質量參數，同時具備電 能瞬態監測、錄波分析、能效損耗評估、逆變器測量等高級測量功能。測量結果提供免費的上位機分析軟件進行二次分析，為電網電能質量治理提供準 確的數據依據。

核心技術指標

• 閃變精度：±5%
• 電壓精度：1%
• 頻率：50Hz/60Hz
• 測量周期：10/12周期
• 頻率寬度：5-69Hz
• 電壓不平衡度：±0.2%
• 電流不平衡度：±0.5%
• 最高采樣頻率：200kHz

• 電流精度：1%+CT精度
• 功率因素精度：5%+CT精度
• 電壓測試范圍：0-1000V，瞬間 6000V
• 數據存儲：8G
• 工作時間：≥5h
• IP等級：IP53
• 支持手動/自動錄波
• 錄波時間：10s-10min
• 錄波周期：10/12周期
• 最小記錄時間間隔：2s
• USB傳輸速度：≥17M/S
• 諧波測量：50次/50Hz-2500Hz
• 錄波采樣點：128/256/512 點/周期
• 安全等級：600VCATIV/1000VCATIII
• 中英文界面設置
• 支持多互感器品牌
• 逆變器測量：?jiǎn)蜗?三相
• 能量損耗分析：貨幣統計
• 免費專業上位機分析軟件
• 瞬態監測：捕獲最短 50us波形
• 符合 IEC61000-4-7諧波測量標準
• 符合 IEEE1459、DIN40110?算法
• 符合 IEC61000-4-15閃變測量標準
• 間諧波測量：50次/25Hz-2475Hz
• 高次諧波：35次/2100Hz-8900Hz

高級測量功能

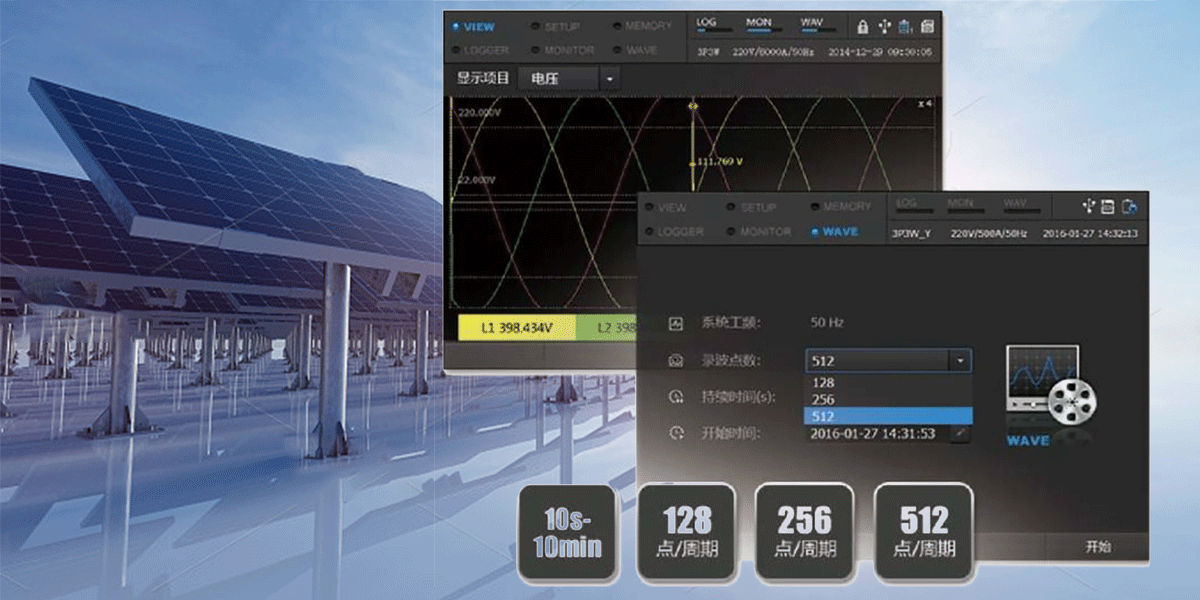

錄波分析

支持 1-10min錄波功能，支持自定義采樣點記錄原始波形，PC專業上位機分析軟件二次分析波形，更有效分析電網故障原因。

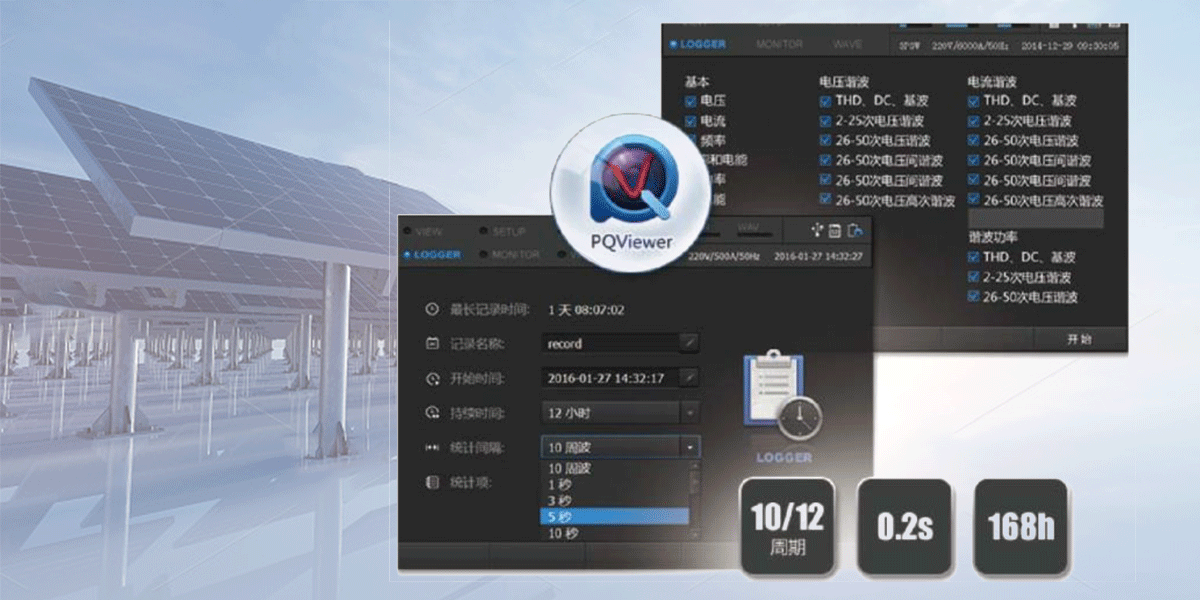

參數統計

全面對電能質量參數進行記錄和數據分析。最小記錄間隔為 0.2s，記錄的數據可供上位機軟件二次分析，并可以生成自定義或國標報表。

瞬態監測

200kHz高速定頻采樣，可捕獲最短 50us波形瞬間脈沖，捕獲快速變化的波形數據，同時支持瞬態事件無損錄波功能。

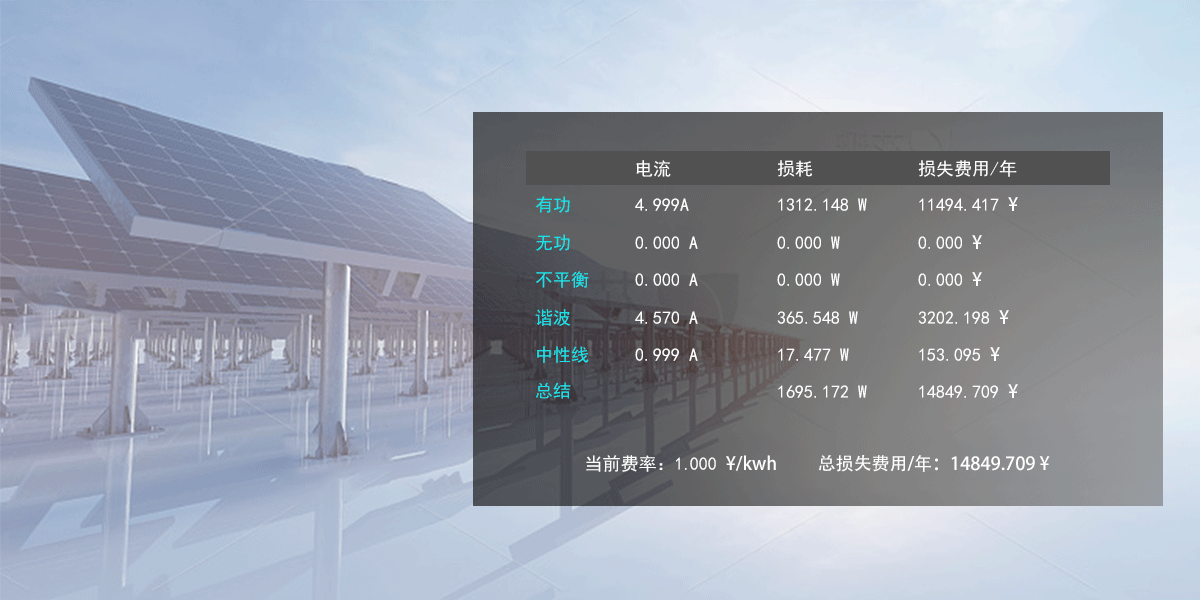

能效損耗評估

支持功率分解，詳細統計各類型參數引起的損耗功率，支持污染評估，同時通過貨幣的形式直觀展示能量損耗導致的經濟損失

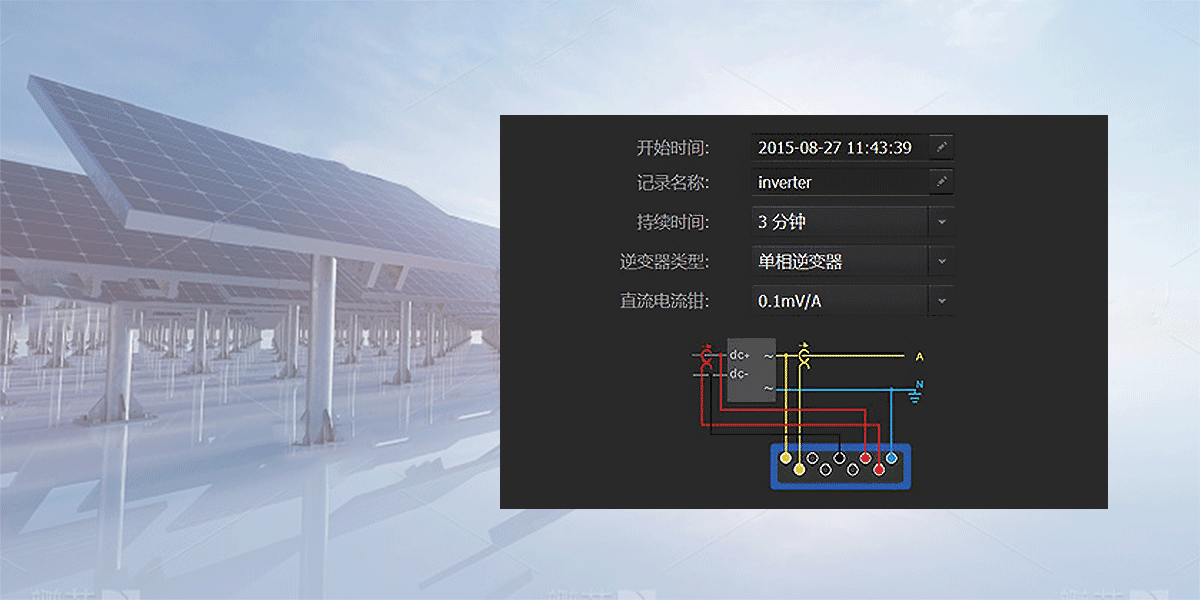

逆變器測量

可對單相/三相逆變器進行電參數分析，分析及記錄逆變器的直流輸入、交流輸出及轉換效率等參數。

示波器

顯示 4 通道電壓電流波形，支持橫向及縱向縮放，直觀顯示波形畸變情況，了解高次諧波對信號的影響。

特色功能

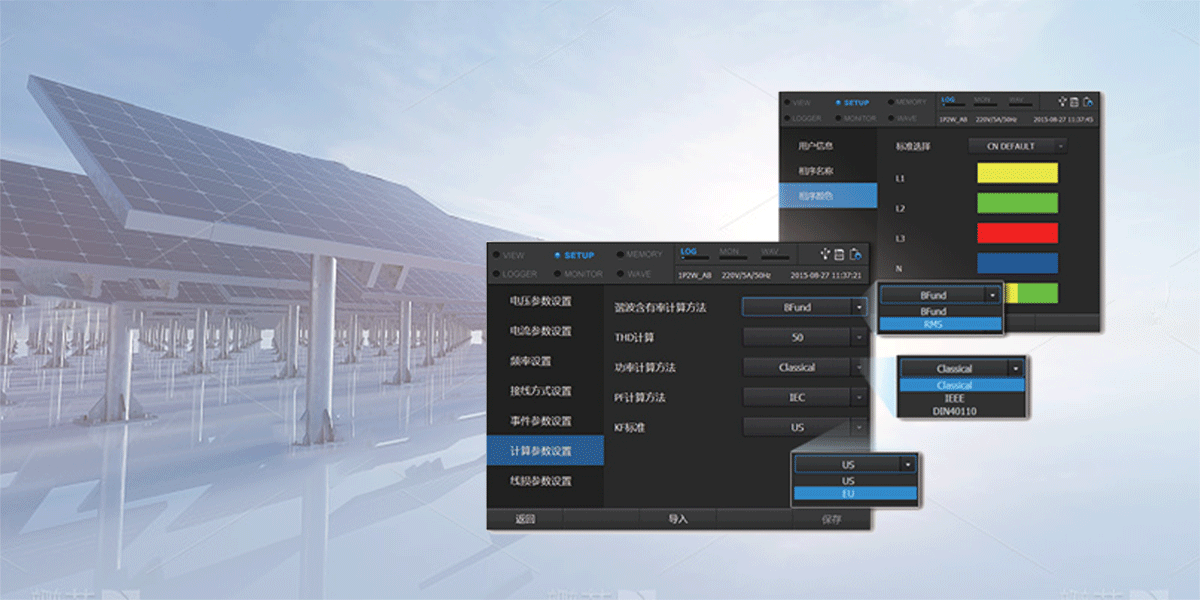

多區域標準

50Hz/60Hz電網工頻系統測量，中英語言設置，自定義多國家相序顏色標準和計算方法，滿足不同用戶需求。

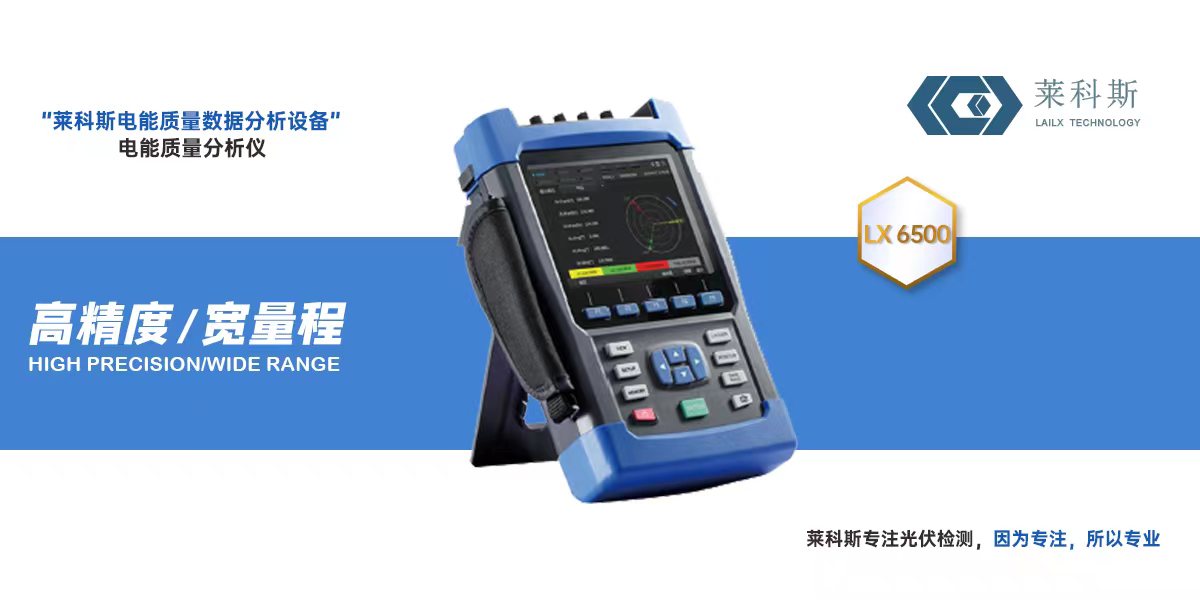

高精度、寬頻帶、寬量程

測量精度符合 IEC61000-4-30A?級標準，IEC61000-4-7諧波測 量、IEC61000-4-15閃

變測量，最大可測 6000V 瞬間電壓，高次諧波最大頻率可以達到 9kHz

設置向?qū)?/strong>

指導用戶設置參數，滿足測量基本設置，解決新用戶不清楚如何設置參數的困惑，可視化引導，簡單便捷。

接線驗證

獨創接線驗證功能，指導用戶正確接線，防止接線錯誤導致無效 記錄，接線錯誤有效提示。

兼容性設計

支持行業多種品牌的電流互感器。

IP53級別結構

具備 1.5m防摔保護能力，防護等級高達 IP53。

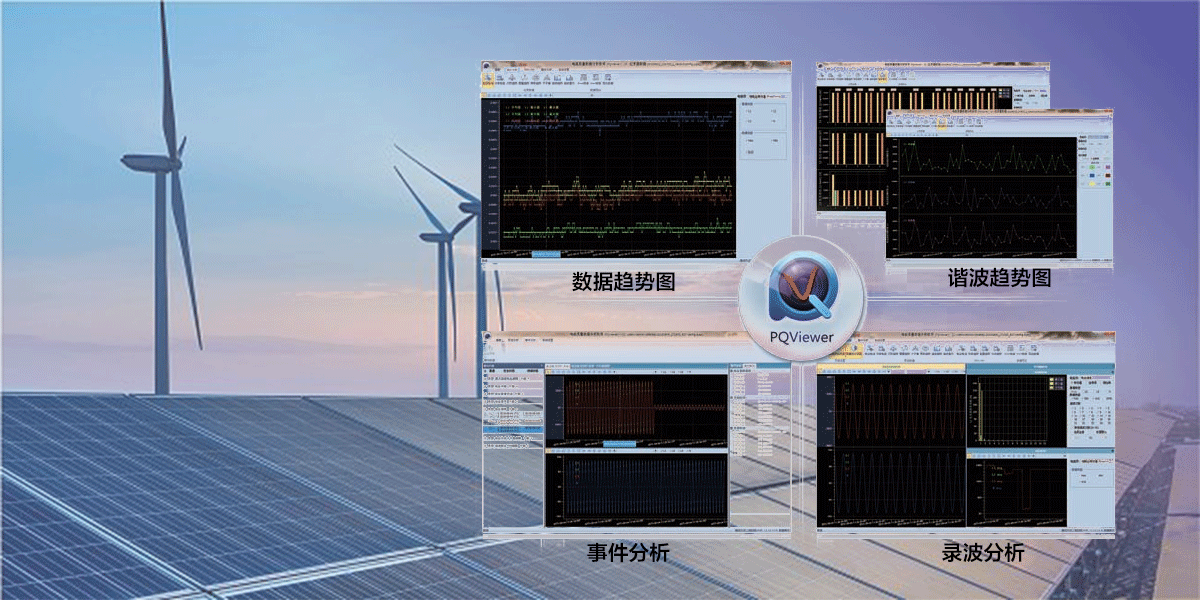

數據分析軟件 PQViewer

電能質量數據分析軟件（PQViewer）是與電能質量分析儀配套的數據分析軟件。PQViewer 能讀取分析儀采集并記錄的電能質量數據文件，提供數據分析功能、數據統計功能，并能導出測量數據、導出符合國際標準的報表，有助于快速準確的定位電能質量問題。數據分析功能

• 統計數據分析，以趨勢圖方式顯示電壓、電流、功率、頻率以及諧波等數據的統計結果，所有電能數據狀態變化一覽無遺；
• 諧波分析，以直方圖與趨勢圖顯示諧波數據的統計結果，從諧波的細節數據到宏觀的結果都在掌握之中；
• 事件數據分析（暫態事件與穩態告警事件），報告事件發生的時間、類型及詳細數據，可以單通道分析、多通道對比分析事件發生時刻的電能質量狀態；
• 通過簡單的操作便可生成符合國標的報表



數據導出與報表

• 導出報告內容，可快速輸出 Excel 格式報表、趨勢圖、諧波頻譜柱狀圖和 ITIC 曲線，廣泛應用于測量數據的二次分析，效率更高；同時提供 Word格式報表，表格數據與圖片同時查看，內容豐富，節省時間。
• 導出原始數據，以 csv文件導出記錄的原始數據，便于二次數據處理分析，結果精確；
• 操作簡單，兩步操作即可完成導出。
