便攜式太陽輻射測量儀

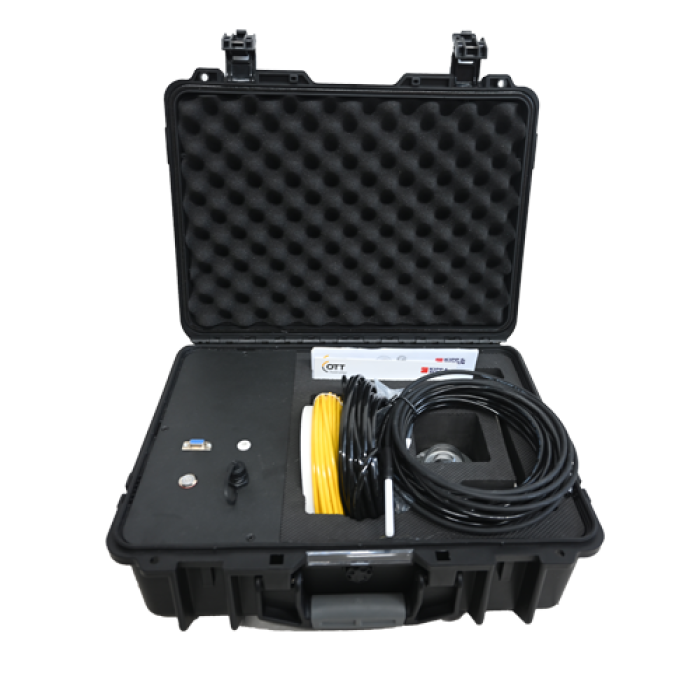

SRS300 便攜式大陽輻射測量系統將輻射表、數據采集系統、供電系統、安裝支架集成在小型便攜箱中，采用航空插頭連接方式，便于攜帶和就地安裝測量?？蓽y量水平輻射、斜輻射，也可兩種輻射同時測量，配置的鯉電池一次充電可保持 120 小時的測試，內置 WIFI功能的數據采集器可方便的使用筆記本電腦、平板電腦、手機進行數據的讀取和下載，同時數據采集器內置的內存卡和內置鉀電池可保證數據的存儲以及在外部供電斷電的情況下保證數據不丟失該系統以其便捷性，可選用的高精度輻射表，非常適用于光伏電站運維人員的巡檢對現場長期監測的輻射表的比對和校準，光伏行業技術人員的實驗和測試，第三方的檢測以及光伏電站綜合效率的驗收及校核。
1.水平輻射的測量
利用便攜式三角支架將輻射表進行水平安裝輻射表自帶的水平儀可調節水平輻射表(選配背板溫度傳感器)和數采通過航空插頭連接，數采可自動存儲數據( 標準的存儲格式可存儲 10 年的數據)，通過 WIFI信號，由筆記本電腦、平板電腦或手機進行數據的讀取及下載。
2.太陽能板斜輻射、太陽能板背板溫度的測量
利用定制的安裝支架將輻射表安裝在太陽能板上可保證輻射表和太陽能板在同一平面上。輻射表和背板溫度傳感器航空插頭和數采通過，數采可自動存儲數據( 標準的存儲格式可存儲 10 年的數據)，通過 WIFI信號，由筆記本電腦、平板電腦或手機進行數據的讀取及下載。
3.水平輻射、太陽能板斜輻射、太陽能板背板溫度的測量
作為定制的系統該便攜式系統還可滿足用戶同時對水平輻射、太陽能板斜輻射和太陽能板背板溫度的測量。利用便攜式三角支架將輻射表進行水平安裝輻射表自帶的水平儀可調節水平，利用定制的安裝支架將輻射表安裝在太陽能板上，可保證輻射表和太陽能板在同一平面上。輻射表和背板溫度傳感器航空插頭和數采通過，數采可自動存儲數據(標準的存儲格式可存儲 5 年的數據過WIFI 信號，由筆記本電腦平板電腦或手機進行數據的讀取及下載。
1.背板溫度傳感器
選用美國 Campbell公司的背板溫度傳感器110PV 是直接接觸式測量表面溫度的熱敏電阻。專為監測太陽光電組件背板溫度設計，也可用于監測其它設備的溫度。其易于與我們的數據采集器連接是太陽能領域的理想選擇。
性能參數:
量程:-40~135℃C
工作溫度:-50~140℃
傳感器類型:BetaTherm 10K3A11B型的熱敏電阻
精度:+0.2℃(-40~70℃);最大線長:305m
重量:90.7g(含 3.2m 長電纜)
2、數據采集系統
數據采集器選用美國 Campbel 公司的 CR300-WIFI
美國 Campbell 的數據采集器是測量和控制系統中測定，控制，計算與數據儲存的核心，具有速度快，精度高，可靠和耐用的特點。適用于在各種惡劣環境條件能為研究項目中使用多種傳感器的復雜配置提供適宜而靈活的選擇,是世界上技術含量最高，質量最佳的可靠的研究級數據采集器。
設計特點:
CR300 是美國 CSI提供的尺寸最小、價格最便宜的數據采集器。
內置穩壓器的充電控制器(太陽能或交轉直充電控 制器)。
使用 USB 口連接電腦對采集器進行配置
CR300-WIFI是 CR300 的升級版，可有線連接，內置 WIFI，也可進行無線傳輸
理想應用領域:太陽能、風能、農業用水、水產養殖、水質監測、氣象監測等。
3、供電系統
系統內配置 7.8AH 的鋰電池，一次充電可保證 120 小時的測試。也可選配 2 塊鋰電池，一次充電可保證 240 小時的測試。
4、軟件系統

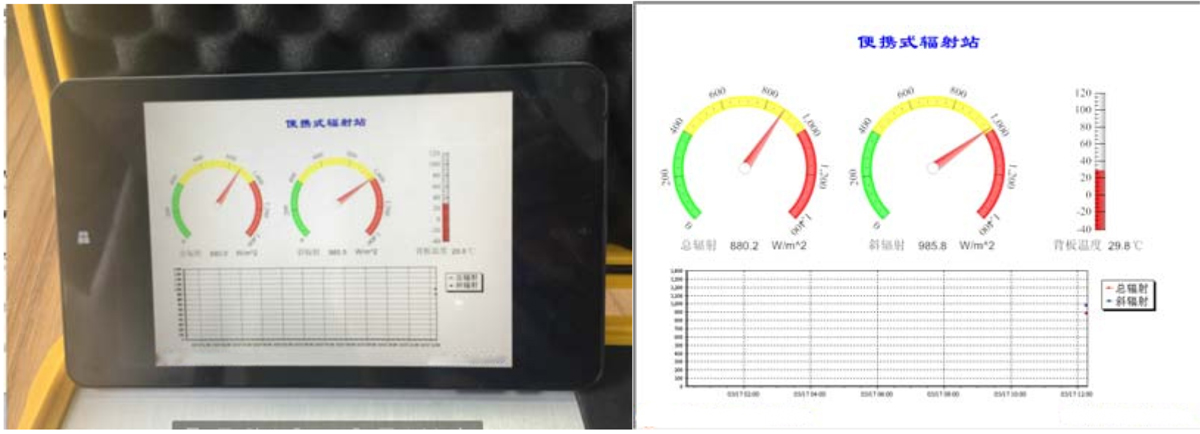

系統內置操作軟件，可通過筆記本電腦、平板電腦或者手機進行數據的讀取和下載數據的掃描頻率及格式可根據用戶的要求進行編制，用戶在使用過程中也可自行調整，設置過程簡單便捷。數采自帶的內存根據不同的掃描頻率可保證5年-10年的類據存儲,數據存儲滿了之后可自動覆蓋之前的數據。數采內置的鋰電池可保證在外部供電中斷的情況下數據不丟失。數據顯示的形式也可根據用戶的需求進行定制
5、便攜箱及安裝支架
系統配置便攜箱，規格尺寸為470mmX370mmX170mm,便于攜帶便攜箱集成專用航空插頭，無需工具可進行傳感器的連接和電池充電配置太陽能板專用支架，安裝方便，適用于各種規格的太陽能板水平測量可選配便攜式三角支架。

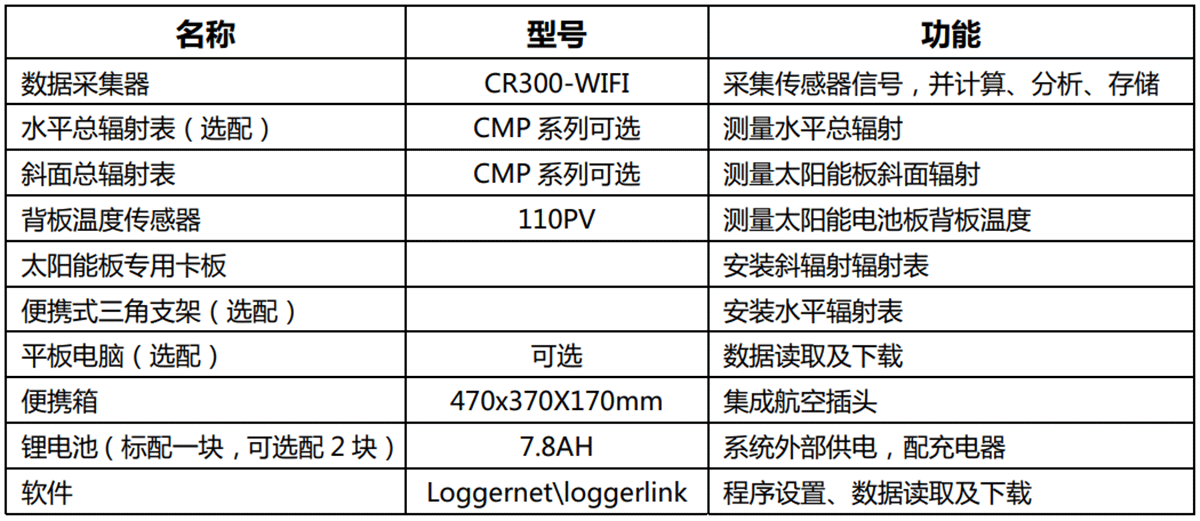

?配置清單
萊科斯（LAILX）致力于光伏檢測設備的研發與生產，現有設備包括 EL檢測系列，便攜式EL檢測儀，組串式EL檢測儀，無人機EL測試儀，IV功率測試系列，便攜式IV測試儀，電能質量分析儀，等相關光伏電站檢測設備與光伏產線實驗室檢測設備。
