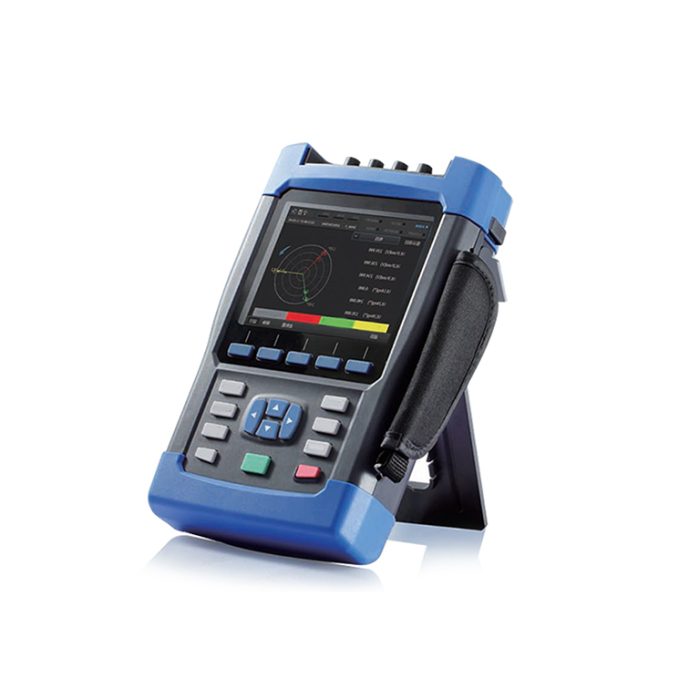

光伏電池板功率測試儀

產品簡介：lx-PV10光伏電池板功率測試儀是萊科斯一款專注于檢測光伏電站現場的光伏組件功率等相關參數，能夠準確測試光伏方陣和組件在野外條件下的IV曲線、開路電壓、短路電流、最大功率、最大功率點電壓、最大功率點電流、輻照度、溫度和填充因子等參數。

光伏電池板功率測試儀不僅可以對這些特定的參數進行持續性的測試，同時它還適用于電站建造前后的檢測，定期維護及故障診斷。

光伏電池板功率測試儀丨 快速掃描時間

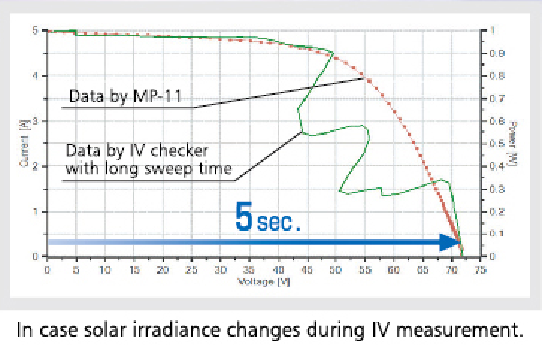

光輻照強度在幾秒內有百分之幾到百分之幾十的變化是很常見的狀況。如果實際的掃描時間長，這種輻照強度的變化就會影響到測試結果，下圖為5秒的掃描速度，從圖可以看出輻照強度蓋板對于長時間掃描測試的巨大影響，PV10掃描速度非常短（幾十到幾百毫秒），因此測試結果很難被輻照強度的改變所影響

光伏電池板功率測試儀 丨 故障診斷

如上圖，如果你得到一張長時間掃描的測試結果圖，你很難判斷這個變化是由光照強度的變化還是電池組件的故障所引起的，但是正是因?yàn)榕懦溯椪斩鹊挠绊?，你很快能通過測試結果判斷是否是電池組件出現了問題

光伏電池板功率測試儀儀 丨 反偏壓

LX-PV10便攜式IV功率測試擁有一個新的“反偏壓”功能。如圖顯示了一個早期的IV曲線測試儀的測試結果，與PV10的相比，你就能發現PV10的測試結果

光伏電池板功率測試儀儀四大優勢

• 最小化來自太陽輻照及陰影的影響。

PV10的掃描速度快（10-100ms），這點保證了測試受光照及陰影的影響最小。

• 易操作的故障分析。

PV10可以盡量避免環境的影響，因此對PV組件的故障分析非常容易。

• 更精確的測試精度。

得益于新模型采用的“反偏壓”功能，軸電流的數據測試的精度明顯提高

• 大容量18KW

最大的測試范圍是1000V/30A/18KW，可以測試大型電站

光伏電池板功率測儀 產品特點

操作直觀 操作過程簡單直觀

標準化的輻照計 可溯源至世界輻射基準（WRR）的硅輻照計直接安裝在傳感器上進行輻照強度測試

速度快 僅需5秒即可完成從開始測試到最后的結果顯示，測試間隔35s，可以進行不間斷測試

一體化 所有的PV10零件都可以存儲在主機內

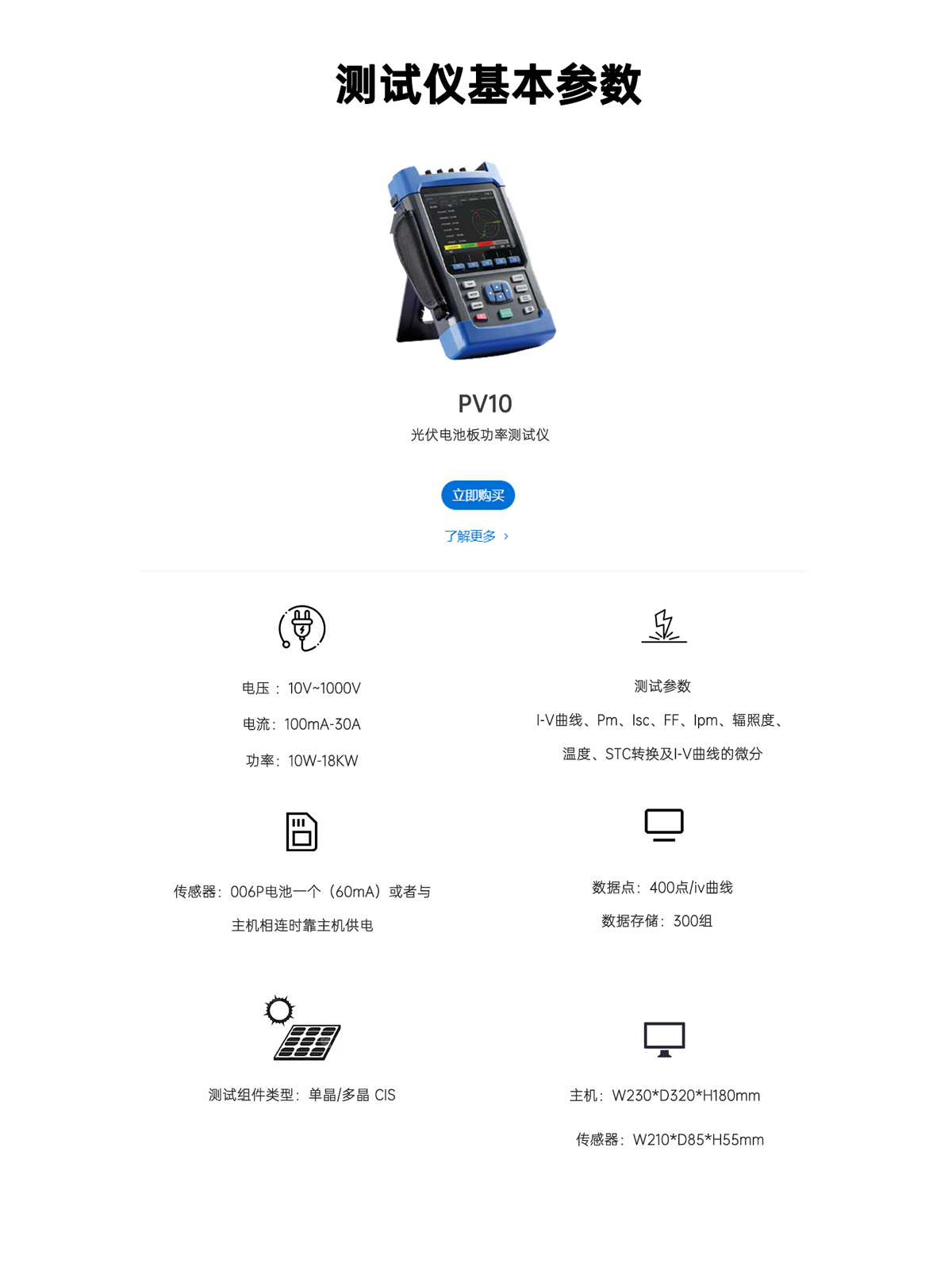

光伏電池板功率測試儀 參數配置

測試范圍???

電壓 ：10V~1000V

電流：100mA-30A

功率：10W-18KW

數據精度???

數據點：400點/iv曲線

數據存儲：300組

測試組件類型：?jiǎn)尉?多晶 CIS

輸入??

主機：PV組件/陣列（2條連接線）

傳感器：輻照計或者標準電池及熱電偶兩條

輸出??

USB線一組

測試參數

I-V曲線、Pm、Isc、FF、Ipm、輻照度、溫度、STC轉換及I-V曲線的微分

尺寸??

主機：W230*D320*H180mm

傳感器：W210*D85*H55mm

主機：2.5KG 傳感器 500G 電池盒 500G 測試線 300G

其他

LCD：LED屏 128*64，無背光

主機：NI-MH 可充電電池8個或電源適配器 AC adopter（DC12 1.0A）

傳感器：006P電池一個（60mA）或者與主機相連時靠主機供電

配件

PV測試線（紅/黑）、電源適配器、電池盒、NI-MH可充電電池、充電器、充電器軟殼、FG線、熱電偶、USB線、背帶、校準證書、CD=ROM

蘇州萊科斯致力于光伏電站的檢測設備研發與銷售，現有設備包括：光伏電池板功率測試儀，電性能測試儀，組件EL檢測儀，便攜式EL檢測儀，紅外熱成像儀，無人機EL掃描儀，無人機熱成像儀，接地電阻測試儀，逆變器測試儀，等相關設備

產品規格書下載：便攜式IV測試規格書 PV10
